Unterspannung und Drosselung des Pi

Häufige Probleme beim Raspberry Pi sind Unterspannung und Überhitzung. Dies kann zu ernsthaften Problemen beim Betrieb führen:

  • Verringerung der CPU-Frequenz
  • Software-Abstürze
  • Trennen von USB-Geräten
  • Neustart des Raspberry Pi
  • Instabiles WLAN
  • Probleme mit der Kamera

Wie kann ich feststellen, dass ich dieses Problem habe?

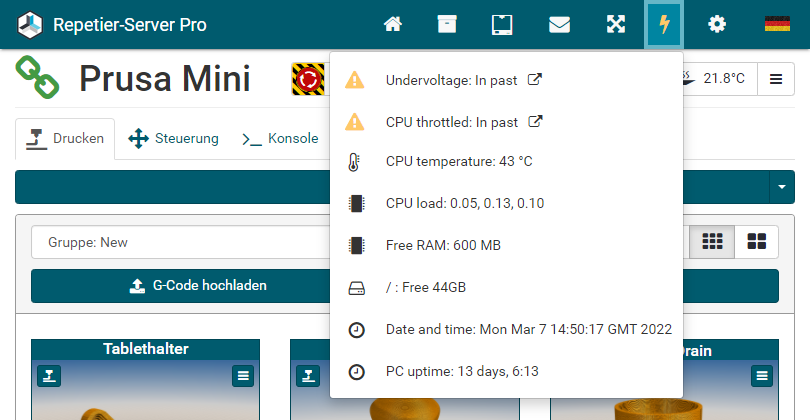

Wir empfehlen dringend, Repetier-Server 0.94 oder neuer zu verwenden, da wir dort einen Test für diese Probleme eingebaut haben. In der Menüleiste siehst du ein Blitz-Icon, das beim Öffnen die Hardware-Informationen anzeigt. Wenn dein Pi Unterspannung festgestellt hat oder aufgrund von Überhitzung oder Unterspannung gedrosselt wurde, siehst du einen Eintrag darüber. Beachte, dass zu Beginn möglicherweise kein Eintrag vorhanden ist und dieser während des Betriebs erscheint, wenn die CPU heiß wird oder sich die Last ändert.

Alternativ kannst du dich auch über SSH anmelden und den Befehl ausführen:

vcgencmd get_throttled

Wenn er 0x0 zurückgibt, ist alles in Ordnung.

Lösungen

Wenn das Problem eine Überhitzung ist, solltest du die Kühlung verbessern, damit die Luft zirkulieren kann.

Wenn das Problem eine Unterspannung ist, sollte die Spannung auf einem höheren Niveau stabilisiert werden. Hierfür gibt es mehrere Möglichkeiten:

  1. Verwende ein gutes Netzteil und kein billiges Handy-Ladegerät, da diese nicht schnell auf Spannungsänderungen reagieren. Verwende ein solides 3A-Netzteil, am besten mit 5,1 V Ausgangsspannung. Unterspannung kann auch die Micro-SD-Speicherkarte oder den Raspberry Pi beschädigen. Wir empfehlen das offizielle Ladegerät von Raspberry für dein spezielles Modell.
  2. Verwende ein Ladegerät mit integriertem Ladekabel, welches für deinen Raspberry Pi ausgelegt ist. Wenn du dennoch ein USB-Kabel nutzen willst, verwende ein gutes USB-Kabel vom Netzteil zum Pi. Einige Kabel haben einen höheren Innenwiderstand, sodass nicht genügend Spannung am Pi ankommt.
  3. Schließe nicht zu viele Geräte an, die Spannung benötigen. Verwende einen aktiven USB-Hub mit eigener Stromversorgung, anstatt die Geräte direkt an deinen Raspberry Pi anzuschließen.

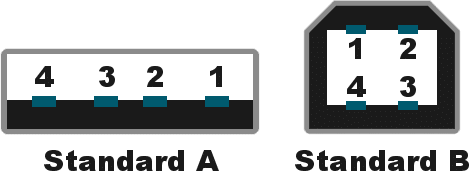

  4. Einige Drucker verwenden die Stromversorgung des Pi, um die Hauptplatine und das Display des Druckers mit Strom zu versorgen, obwohl sie auch direkt von der internen Stromversorgung des Druckers versorgt werden könnten. In diesem Fall kannst du den VBUS (+5 V) an Pin 1 mit Isolierband umkleben:

Pin 1: VBUS (+5 V)
Pin 2: Daten-
Pin 3: Daten+
Pin 4: Erdung

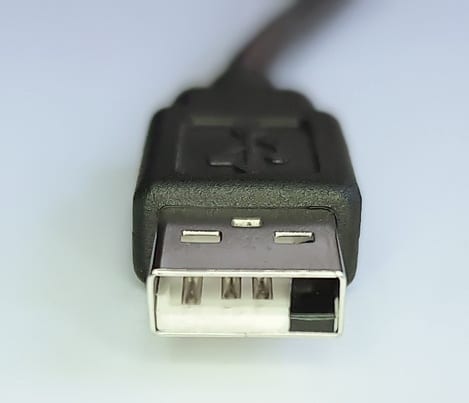

Mit einer flachen Pinzette ist dies schnell erledigt:

Wenn du den falschen Pin abdeckest, funktioniert die Kommunikation möglicherweise nicht. In diesem Fall einfach den Stecker abziehen und das Klebeband auf den richtigen Pin kleben.

Einige Drucker funktionieren nur mit 5 V über USB. Bei diesen funktioniert dies nicht, so dass du das Band entfernen musst.
